簡易型高所点検用軽量ポールカメラ特願2015-80559
高所作業車等を用いて近接できない場所や、桁高が高く接近目視が困難な箱桁内部、高架下状況が悪く高所作業車のバケットが進入できないような狭隘な場所の構造物点検に有効です。
システム概要
伸縮する棒の先端に取り付けたカメラ画像を活用して、近接点検を補完する技術です。
特徴
- 光学式手ブレ補正で、わずかな手ブレも高精度に補正します。

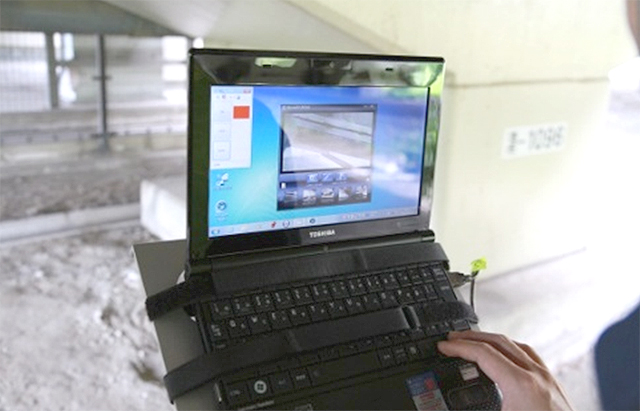

- 雲台の操作、映像の記録、確認等の操作をタブレットＰＣ１台に集約。
- タブレットＰＣとカメラはWi-Fiで接続（無線化）。
- LED照明のスライド式ボリュームによる照度調節可能です。
- 高さ8mまで点検可能です。
仕様
- 超小型雲台：チルト 下側30°～ 上側60°
- カメラ：DSC-QX10（ソニー）光学10倍ズームと高画質性能(約1820万画素)
- Windows対応電動雲台制御ソフトウェア付属
- ポール：寸法 32φｘ1600mmｘ5本（カーボン製）
カメラ部分
カメラと超小型雲台
